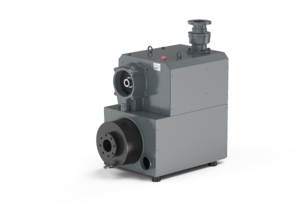

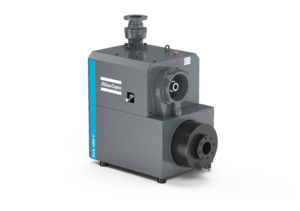

DZS 1000V Dry Claw Vacuum Pump, 22 kW (@60 Hz) , 200 mbar(a), Refrigeración por aire
Variante
Explore la gama de variantes que se indican a continuación para comparar el producto
| Short Description | Numero de parte | Longitud de cota | Dimensión de altura | Noise / Sound Level | Power Supply Frequency | Peso | Power Supply Voltage | Velocidad de rotación nominal | Power Total Rated | Power Total Rated @50Hz | Power Total Rated @60Hz | Displacement @50Hz Max | Displacement @60Hz Max |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1905199902 | 1.17 | 1.06 | 82.00 db(A) | 50 Hz | 592.00 | - | 47.50 | - | - | - | 0.264 | - | |
| 1905199903 | 1.17 | 1.06 | 85.00 db(A) | 60 Hz | 592.00 | - | 57.50 | - | - | - | - | 0.317 | |
| 1905199908 | 1.47 | 1.24 | 82.00 db(A) | 50 Hz | 771.00 | 3Ph 400V 50Hz | 50.00 | 18500.00 | 18500.00 | - | 0.264 | - | |
| 1905199909 | 1.43 | 1.27 | 85.00 db(A) | 60 Hz | 781.00 | 3Ph 380V 60Hz | 60.00 | 22000.00 | - | 22000.00 | - | 0.317 | |
| 1905199914 | 1.43 | 1.27 | 85.00 db(A) | 60 Hz | 781.00 | 3Ph 460V 60Hz | 60.00 | 22000.00 | - | 22000.00 | - | 0.317 |
Bombas de garra seca
Las bombas de vacío de garras secas son bombas de desplazamiento positivo que utilizan dos rotores en forma de garra para atrapar y comprimir gas y así crear un vacío. Son libres de aceite, de bajo mantenimiento y pueden operar continuamente sin experimentar desgaste. Se utilizan comúnmente en aplicaciones industriales que requieren la generación continua de vacío grueso.
DZS
Las bombas de garra seca de una sola etapa Atlas Copco proporcionan una velocidad de bombeo y una presión final de última generación, y con una fuerte resistencia al proceso, gracias a los componentes de bombeo revestidos.
DZS 1000V
bomba de vacío de garras seca de una etapa, presión última hasta 200 mbar(a)
Features and Benefits
- Velocidad de bombeo extendida hasta 1000 m3/h, rotor y estator recubiertos con PEEK, nivel de ruido de última generación logrado mediante silenciador integrado y diseño optimizado de salida.
Información general sobre el producto
| Longitud de cota | 1.43 |
| Dimensión de altura | 1.27 |
| Dimensión de anchura | 0.680 |
| Brida de entrada de conexión | DN 100 |
| Noise / Sound Level | 85.00 db(A) |
| Power Supply Frequency | 60 Hz |
| Peso | 781.00 |
| Fase de suministro eléctrico | 3-Ph |
| Método de refrigeración | Refrigeración por aire |
| Brida de salida de conexión | DN 100 |
| Power Supply Voltage | 3Ph 380V 60Hz |
| Conexión Brida de Entrada / Salida | DN 100 / DN 100 |
Condiciones de funcionamiento: limitaciones
| Pressure Absolute Inlet Continous Max | 1.050 × 10⁵ |
| Altitud máxima | 1000.00 |
| Temperatura máx. del gas de entrada | 40.00 |
| Capacidad de aceite máx. | 2.800 × 10⁻³ |
| Pressure Absolute Outlet Continous Max | 1.200 × 10⁵ |
Datos de rendimiento
| Pressure Backing Max | 1.200 × 10⁵ |
| Presión final | 20000.00 |
| Velocidad de rotación nominal | 60.00 |
| Power Total Rated | 22000.00 |
| Power Total Rated @60Hz | 22000.00 |
| Displacement @60Hz Max | 0.317 |
Condiciones ambientales
| Temperatura ambiente de funcionamiento máx. | 40.00 |
| Temperature Ambient Operation Min | 5.00 |
| Temperatura ambiente de almacenamiento mín. | -10.00 |
| Temperatura ambiente de almacenamiento máx. | 60.00 |
Clasificación
| Clasificación Bomba de vacío alto/medio/bajo | Rough Vacuum Pump |
| Clasificación Bomba seca o húmeda | Dry |
| Clasificación Tecnología de bombas de vacío | Dry Claw Pump |
| Clasificación Rango de presión del producto | Rough Vacuum: 1000 mbar - 1 mbar |
